Apraksts

Tehniskie parametri

Izmērs un vadi

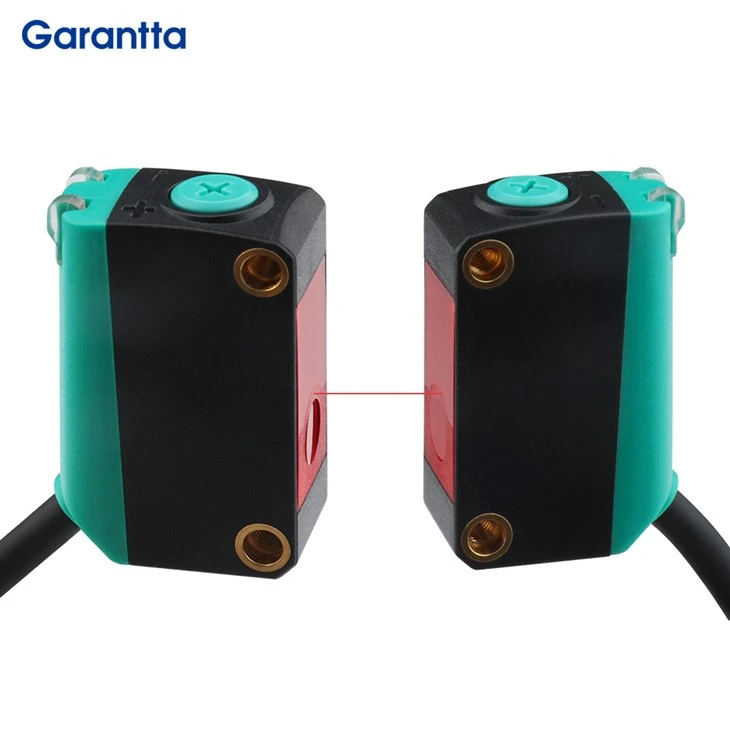

Lāzera stara sensors ir plaši izmantots bezkontakta sensors, kas parasti sastāv no emitētāja un uztvērēja, kas var noteikt attālumu vai pozīciju, mērot fotoelektriskās strāvas izmaiņas starp abiem. Šāda veida sensorus bieži izmanto augstas-precizitātes automatizētās ražošanas līnijās, mehāniskajā apstrādē un citās jomās. Radiācijas sensors ir plaši izmantots bezkontakta sensors, kas parasti sastāv no emitētāja un uztvērēja, kas var noteikt attālumu vai pozīciju, mērot fotoelektriskās strāvas izmaiņas starp abiem. Šāda veida sensorus bieži izmanto augstas-precizitātes automatizētās ražošanas līnijās, mehāniskajā apstrādē un citās jomās.

Norādījumi par lāzera stara sensoru

1. Regulāra lietošana

Atstarojošā fotoelektriskā sensora emitētājs un uztvērējs ir relatīvi uzstādīti uz vienas optiskās ass. Ja starp abiem ir kāds objekts, nosakiet objektu, pamatojoties uz izstarotās gaismas izmaiņām, un ievadiet to, lai izkļūtu.

2. Uzstādīšanas instrukcijas

Fotoelektrisko slēdzi var uzstādīt tieši uz montāžas atveres vai montāžas kronšteina.

3. Regulēšanas instrukcijas

Saskaņojiet gaismas emitētāju un uztvērēju un pievienojiet abus strāvas padevei. Šajā brīdī zaļajai gaismas diodei vajadzētu pastāvīgi ieslēgties. Ja nepārtraukti deg arī oranžā gaismas diode, ir jāpārbauda fotoelektriskais slēdzis, lai redzētu, vai tie atrodas uz vienas optiskās ass vai nav kādi objekti, kas tos traucē.

4. Objektu noteikšana

Novietojiet uztveršanas objektu izstarojošā starā tā, lai gaismas punkts nokristu uz objekta, un šajā laikā uztvērējs nesaņem gaismu, iedegsies oranžā gaismas diode.

5. Uzturēšanas pasākumi

Mēs iesakām regulāri tīrīt objektīva virsmu un pārbaudīt, vai savienojumi un skrūves nav vaļīgas

Lāzera stara sensora izvēles soļi

Kā ar noteikšanas attālumu?
Kā ar darbu ar maiņstrāvu vai līdzstrāvu?
Apstiprināja savu standarta īpašo darba vidi
Izvēlieties noteikšanas metodes: izmantojot-staru veidu, retro{1}}atstarojošo veidu, izkliedētā atstarojuma veidu, fona slāpēšanas veidu
Savienojuma veids: divu/trīs/četru vadu izvada{0}}veids, savienotāja veids
Izvades forma: NPN NO NC; PNP NĒ NC
Nosakiet ķermeņa modeli
Pielikums: savienotājs un atstarotāja plāksne

FAQ

J: Piesardzības pasākumi kvadrātveida lāzera stara sensora lietošanai:

A: 1) Sensorus nedrīkst uzstādīt šādās vietās: tiešā saules gaismā, augstā temperatūrā, vietās, kur var veidoties sarma, vai vietās ar kodīgām gāzēm.
2) Neizmantojiet to pašu elektroinstalācijas vadu vai vadu kā elektropārvades līnijas vai elektropārvades līnijas, kā arī neizmantojiet ekranētus vadus vadu savienošanai.
3) Savienojuma vads nedrīkst būt pārāk plāns, un tā garums nedrīkst būt pārāk garš.
4) Pēc strāvas ieslēgšanas pirms testa veikšanas ir jānogaida noteikts laiks.

J: Lāzerstaru sensora uzstādīšanas procesa prasības:

A: Sensora uzstādīšanas metode ir pareiza, un pēc uzstādīšanas ir jāpielāgo sensora pozīcija vai jutība, lai sensors varētu precīzi noteikt atbilstošo signālu. Ķēdes uzstādīšanas procesa prasības:
1) Savienojuma vadu izvēle ir pareiza.
2) Ķēdes savienojuma punkti ir uzticami un stingri, un maksimālais atklātās vara stieples garums nedrīkst pārsniegt 2 mm.
3) Visiem vadiem, kas nonāk vadu rindā, jābūt numurētiem un aprīkotiem ar numuru cauruli.
4) Maksimālais savienojošo vadu skaits vienam spaiļu blokam nedrīkst pārsniegt 2. Drošības prasības uzstādīšanas darbiem: Montāžas procesā ir jāievēro princips "drošība pirmajā vietā",

J: Lūdzu, rūpīgi izlasiet tālāk norādītās prasības pēc lāzera stara sensora lietošanas

A: 1) Pareizi izmantot taisnu vai krustveida skrūvgriezi, smaila priekšgala knaibles un stiepļu noņemšanas knaibles, lai novērstu rokas savainojumus, ko darbības laikā izraisa skrūvgriezis vai knaibles;
2) Kad instalēšana ir pabeigta un ir apstiprināts, ka elektroinstalācija ir pareiza, strāvu var nosūtīt pārbaudei.
3) Izjaukšana un montāža jāveic strāvas padeves pārtraukuma stāvoklī.
4) Izmantojot instrumentus sprieguma mērīšanai, ir jāievēro instrumentu lietošanas drošības noteikumi.
5) Uzstādīšanas laikā neizmantojiet instrumentus, lai klauvētu pie instalācijas sastāvdaļām, lai novērstu iekārtas bojājumus.
